TS3D型多节夹紧膜片联轴器
- 产品简介： TS3D型多节夹紧膜片联轴器产品特点:高扭矩刚性和高灵敏度 零回装间隙 顺时针与逆时针回转特性完全相同 不锈钢膜片补偿角向和轴向偏差 常用于伺服电机.
- 咨询热线：0317-8309525
-
产品详情
TS3D型多节夹紧膜片联轴器
产品特点：
高扭矩刚性和高灵敏度
零回装间隙
顺时针与逆时针回转特性相同
不锈钢膜片补偿角向和轴向偏差
常用于伺服电机、步进电机联结
夹紧螺丝固定
选型举例：
例如：TS3D-56-2024
TS3D：系列号，材料为铁合金
56：外经尺寸：56mm，夹紧螺丝固定
20：d1轴径为：20mm
24：d2轴径为：24mm

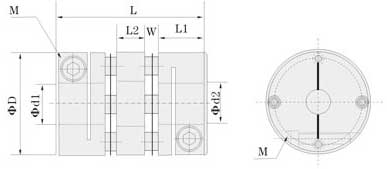

外型尺寸Dimensions 单位：mm
| 型号 Model | φd1φd2 轴径Bore | φD | L | F | L1 | M | 拧紧力矩 Wrench Torque （N·m） |
| TS3D-26-□□□□ | 5 6 8 9.525 10 | 26 | 35 | 2.5 | 7.0 | M3 | 1.5 |
| TS3D-34-□□□□ | 8 9.525 10 11 12 14 | 34 | 45 | 3.1 | 10.6 | M4 | 1.5 |
| TS3D-39-□□□□ | 10 11 12 14 15 16 | 39 | 49 | 4.1 | 10.8 | M4 | 2.5 |
| TS3D-44-□□□□ | 11 12 14 15 16 19 | 44 | 50 | 4.5 | 11.0 | M4 | 2.5 |
| TS3D-56-□□□□ | 14 15 16 19 20 22 24 | 56 | 63 | 5.0 | 13.0 | M5 | 7.0 |
| TS3D-88-□□□□ | 19 20 22 24 30 35 | 68 | 74 | 6.0 | 14.0 | M6 | 12 |
| TS3D-82-□□□□ | 24 28 30 35 38 40 | 82 | 98 | 8.0 | 22.0 | M8 | 16 |
技术参数Specifications 单位：mm
| 型号 Model | 额定扭矩 Rated Torque （N.m） | 特大扭矩 Max.Torque （N.m） | 特高转速 Max.Rotational Frequency （rpm） | 惯性力矩 Moment of Inertia （kg ㎡） | 静态扭矩 刚性 Static Torsioral Stiffness （Nm/rad） | 径向偏差 Enors of Eccentricity （mm） | 角度偏差 Enors of Shaft Angularity （°） | 重量 Mass （g） |
| TS3D-26-□□□□ | 1.4 | 2.8 | 10000 | 3.3×10-6 | 0.04 | 1.5 | ±0.4 | 34 |
| TS3D-34-□□□□ | 2.8 | 5.6 | 10000 | 8.9×10-6 | 0.04 | 1.5 | ±0.4 | 70 |
| TS3D-39-□□□□ | 5.8 | 11.6 | 10000 | 2.4×10-6 | 0.04 | 1.5 | ±0.4 | 118 |
| TS3D-44-□□□□ | 8.7 | 17.4 | 10000 | 3.2×10-6 | 0.04 | 1.5 | ±0.4 | 142 |
| TS3D-56-□□□□ | 25 | 50 | 10000 | 1.1×10-6 | 0.04 | 1.5 | ±0.4 | 296 |
| TS3D-68-□□□□ | 55 | 110 | 10000 | 2.8×10-6 | 0.04 | 1.5 | ±0.4 | 544 |
| TS3D-82-□□□□ | 80 | 160 | 10000 | 1.0×10-6 | 0.04 | 1.5 | ±0.4 | 1020 |
说明：惯性力矩和重量按特大孔径计算。
