TS3F夹紧式法兰膜片联轴器
- 产品简介： 夹紧式法兰膜片联轴器特点:膜片型弹性联轴器,高灵敏度,高扭矩刚性,零回转间隙,顺时针与逆时针回转特性完全相同,不锈钢膜片补偿角向和轴向偏差,利用夹紧螺丝固定.
- 咨询热线：0317-8309525
-
产品详情
夹紧式--法兰膜片联轴器
夹紧式-法兰膜片联轴器特点：
1.膜片型弹性联轴器
2.高灵敏度、高扭矩刚性
3.零回转间隙
4.顺时针与逆时针回转特性相同
5.不锈钢膜片补偿角向和轴向偏差
6.利用夹紧螺丝固定
7.主体采用铝合金材料
可根据用户需求进行非标订做,按客户要求开键槽
选型举例：
例：TS3F-34-0608
TS3F：系列号，材料为铝合金
34：外径尺寸：34mm，夹紧螺丝固定
06：d1轴径为：6mm
08：d2轴径为：8mm

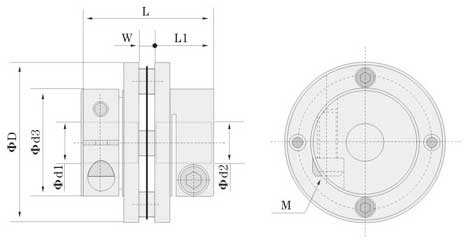

外形尺寸
| 型号 Model | Φd1 Φd2 轴径Bore | ΦD | L | L1 | M | 拧紧力矩 Wrench Torque （N·M） |
| TS3F-34-□□□□ | 6 8 9 | 34 | 27 | 12 | M3 | 1.5 |
| TS3F-39-□□□□ | 8 10 11 12 | 39 | 34.5 | 15 | M4 | 3.4 |
| TS3F-44-□□□□ | 10 11 12 14 | 44 | 34 | 15 | M4 | 3.4 |
| TS3F-56-□□□□ | 14 16 19 20 | 56 | 45 | 20 | M5 | 7.0 |
| TS3F-68-□□□□ | 15 19 20 22 24 25 | 68 | 54 | 24 | M6 | 14.0 |
| TS3F-82-□□□□ | 20 24 25 28 30 | 82 | 68 | 30 | M8 | 25.0 |
技术参数
| 型号 Model | 额定扭矩 Rated Torque （N·m） | 扭矩可达 Max.Torque （N·m） | 转速可达 Max.Rotational Frequency （rpm） | 惯性力拒 Moment of Inertia （kg m2） | 静态扭矩 刚性 Static Torsioral Stiffness （N m/rad） | 角度偏差 Enors of Angularity （°） | 轴向偏差 Enors of Shaft End-slay （mm） | 重量 Mass （g） |
| TS3F-34-□□□□ | 3.8 | 7.6 | 6000 | 3.8×10-6 | 1500 | 1 | ±0.15 | 38 |
| TS3F-39-□□□□ | 6.7 | 13.4 | 6000 | 7.2×10-6 | 2500 | 1 | ±0.15 | 54 |
| TS3F-44-□□□□ | 9.7 | 19.4 | 6000 | 14.5×10-6 | 3000 | 1 | ±0.15 | 84 |
| TS3F-56-□□□□ | 24 | 48 | 6000 | 48.5×10-6 | 4200 | 1 | ±0.15 | 132 |
| TS3F-68-□□□□ | 40 | 80 | 6000 | 126×10-6 | 6500 | 1 | ±0.15 | 232 |
| TS3F-82-□□□□ | 85 | 170 | 6000 | 565×10-6 | 8600 | 1 | ±0.15 | 420 |
