JMIJ型接中间轴型膜片联轴器

  • 产品简介: JMIJ型接中间轴型膜片联轴器检查两个半联轴节的内孔直径和长度是否同原动机,工作机的直径和轴伸长度尺寸相符.
  • 咨询热线:0317-8309525
  • 产品详情

    JMIJ型接中间轴型膜片联轴器安装使用说明
    1. 安装前应首先检查原动机和工作机两轴是否同心,两轴表面是否有包装纸和碰伤,联轴器两个半联轴节内孔是否有杂物,内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净,碰伤用细锉处理好。 然后 检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。一般选型时,让原动机和工作机端半联轴节长度小于其轴伸长度10— 30mm为好。
    2. 为了便于安装,可将两个半联轴节放在120--150的保温箱或油槽中进行预热,使内孔尺寸涨大很容易装上。安装后保证轴头不能凸出半联轴节端面,以 齐平为好。 检测两半联轴节之间的距离:沿半联轴节的法兰盘两内侧测出3--4点的读数取平均值,及加长段与两个膜片组实测尺寸之和,两者误差控制在0—0.4mm范 围之内。
    3. 找正:用百分表检测两半联轴节法兰盘端面和外圆跳动,当法兰盘外圆小于250mm时跳动值应不大于0.05mm;当法兰盘外圆大于250mm时,跳动值应不大于0.08.

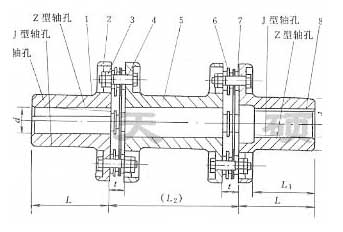

    JMIJ型接中间轴型膜片联轴器
    JMIJ型接中间轴型膜片联轴器基本参数和主要尺寸

    型 号公称转矩
    Tn /N.m
    瞬时转矩可达
    Tmax
    /N.m
    转速可达
    nmax
    r/min
    轴孔直径
    d,d1
    轴孔长度DD1D2L1
    min
    t质量
    Kg
    转动惯量
    kg.㎡
    0.252
    J1型Y型L建议
    LL1
    min
    质量
    每增加
    1m的
    质量
    JMⅡJ163100930020-3838-8240925345708±0.22410.002
    JMⅡJ2100200840025-4544-1124510263802.90.003
    JMⅡJ3250400670030-5560-1125512877769611±0.35.780.009
    JMⅡJ4500800590035-6560-14265145911168.50.017
    JMⅡJ58001250510040-7584-1427516810510213614±0.312.5120.034
    JMⅡJ612502000475045-8084-1728018011214015±0.416.50.053
    JMⅡJ720003150430050-8584-17220012011421190.082
    JMⅡJ825004000420055-8584-1728020512011414020±0.423190.092
    JMⅡJ931505000400055-9084-1729021512812716027210.117
    JMⅡJ1040006300365060-95107-17210023513217023±0.5360.191
    JMⅡJ1150008000340060-100107-212250
    1451404226
    JMⅡJ12630010000320060-110107-212110270155190500.349
    JMⅡJ13800012500285065-110107-21211530016216520027±0.666470.56
    JMⅡJ141000016000270070-125107-212125320176220780.75
    JMⅡJ151250020000245075-130107-25214035018624032±0.7110511.26
    JMⅡJ161600025000230080-140132-252145370203219250125721.63
    JMⅡJ172000031500215090-160132-3021654002302901602.45
    JMⅡJ1825000400001950100-170167-30217544024530038±0.92203.99
    JMⅡJ1931500500001850100-180167-302185460260267320245894.98
    JMⅡJ2035500560001800120-200167-3522004802803502756.28
    JMⅡJ2140000630001700120-200167-3522105002953703207.68
    JMⅡJ2250000800001600140-220202-35222054031029938044±140011011.6
    JMⅡJ23630001000001450140-240202-41024060033535641050±1.256014519.8
    JMⅡJ24800001250001400160-250242-41025562035044062023.6
    JMⅡJ25900001400001300180-280242-47027566038548074031.9
    JMⅡJ261120001800001200180-300242-47029572041040651060±1.497019050.4
    JMⅡJ271400002000001150220-300242-470295720410520105057
    JMⅡJ281600002240001100240-300330-470320770450457560120021569.4
    JMⅡJ291800002800001050250-340330-550350820490600140095.5
    JMⅡJ302800004500001000280-360380-550875480 -55055962050±1.6140023596.5 -109.5
    JMⅡJ31400000630000930300-400380-650935520-60061063060±1.01800290142-162
    JMⅡJ32450000710000880320-420380-6503801030480-6406226902250330194-240
    JMⅡJ33560000900000820360-460450-8004001080580-70066072666±2.22750390271-325
    JMⅡJ3410000001600000740400-5004601160620-75075083670±2.33500450387-465
    JMⅡJ3514000002240000680440-5605201290790-84082094682±2.65000570750-810
    JMⅡJ3620000003150000620480-600540-8005701410760-920900104092±2.865007101050-1290
    JMⅡJ3728000004000000570450-630640-8006101530810-98010001100105±3.484008801630-1950
    JMⅡJ3840000006000000520560-7106701670950-107011001210115±3.41100010502670-3030
    JMⅡJ3950000008000000480600-750680-8007301830970-117012001320125±3.71500013504060-4800
    JMⅡJ40630000010000000430670-850780-88080020001140-129013001450130±41900016006600-7500
    JMⅡJ41800000012500000400750-850780-98022001260-142014001600140±4.425000185010400-11900
    JMⅡJ421000000016000000350800-95096024001370-15501500176032000210015200-17400
