SE2SF多节法兰膜片联轴器
SE2SF Double plate springs coupling
产品特点：
1.膜片型弹性联轴器
2.高灵敏度、高扭矩刚性
3.零回转间隙
4.顺时针与逆时针回转特性相同
5.不锈钢膜片补偿角向和轴向偏差
6.利用夹紧螺丝固定
可根据用户需求进行非标订做,按客户要求开键槽

选型举例：

例如：SE2SF-39-0810
SE2SF：系列号 材质为铝合金
39：外经尺寸：39mm，夹紧螺丝固定
08：d1轴径为：8mm
10：d2轴径为：10mm
E2SF双节法兰膜片联轴器安装盘的找正和检测
为了确保安装盘的正确安装，可利用百分表检测安装盘的外圆及端面，外圆和端面的跳动均不应大于0.05mm，可利用百分表检测安装盘的外圆及端面，外圆和端面的跳动均不应大于0.05mm，对外圆直径大于250mm或对锥孔配合的安装盘，端面跳动在固定情况下允许为0.08mm。
检测两安装盘之间的距离
首先应将主、从动机器转子置于运转位置，然后测取两安装盘之间的距离F（在圆周向取3～4个读数的平均值），并使F尺寸符合安装总图上的尺寸（或间隔轴与这个片组实测尺寸之和）,鼓形齿式联轴器，误差控制在0～0.4mm的范围内。若要采用轴向预补偿，则要根据所需的轴向预补偿数值来调整两安装盘之间的距离，此数值一般取联轴器所联驱、从动机安装盘端面距离的冷热变化值,GL链条联轴器。根据这一数值可采用实测法或估算法，以实测值更为准确。

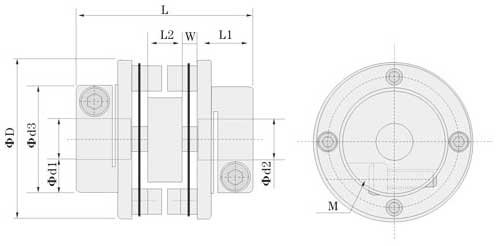

外型尺寸Dimensions　　单位：mm

技术参数Specifications　　单位：mm

说明：惯性力矩和重量按特大孔径计算。
