TS3型单节夹紧膜片联轴器
- 产品简介： TS3型单节夹紧膜片联轴器产品特点:高扭矩刚性和高灵敏度零回装间隙顺时针与逆时针回转特性完全相同不锈钢膜片补偿角向和轴向偏差常用于伺服电机,步进电机联结夹紧螺丝固定.
- 咨询热线：0317-8309525
-
产品详情
TS3型单节夹紧膜片联轴器
产品特点：
高扭矩刚性和高灵敏度
零回装间隙
顺时针与逆时针回转特性相同
不锈钢膜片补偿角向和轴向偏差
常用于伺服电机、步进电机联结
夹紧螺丝固定
选型举例：
例如：TS3-34-1014
TS3：系列号，材料为铁合金
34：外经尺寸：34mm，夹紧螺丝固定
10：d1轴径为：10mm
14：d2轴径为：14mm

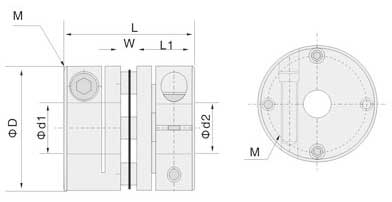

外型尺寸Dimensions 单位：mm
| 型号 Model | φd1φd2 轴径Bore | φD | L | F | L1 | M | 拧紧力矩 Wrench Torque （N·m） |
| TS3-26-□□□□ | 5 6 8 9.525 10 | 26 | 25.5 | 2.5 | 11.5 | M3 | 1.5 |
| TS3-34-□□□□ | 8 9.525 10 11 12 14 | 34 | 31 | 3.1 | 14.1 | M4 | 1.5 |
| TS3-39-□□□□ | 10 11 12 14 15 16 | 39 | 34.1 | 4.1 | 15.0 | M4 | 2.5 |
| TS3-44-□□□□ | 11 12 14 15 16 19 | 44 | 34.5 | 4.5 | 15.0 | M4 | 2.5 |
| TS3-56-□□□□ | 14 15 16 19 20 22 24 | 56 | 45.0 | 5.0 | 20.0 | M5 | 7.0 |
| TS3-68-□□□□ | 19 20 22 24 30 35 | 68 | 54.0 | 6.0 | 24.0 | M6 | 12 |
| TS3-82-□□□□ | 24 28 30 35 38 40 | 82 | 68.0 | 8.0 | 30.0 | M8 | 16 |
技术参数Specifications 单位：mm
| 型号 Model | 额定扭矩 Rated Torque （N.m） | 特大扭矩 Max.Torque （N.m） | 特高转速 Max.Rotational Frequency （rpm） | 惯性力矩 Moment of Inertia （kg ㎡） | 静态扭矩 刚性 Static Torsioral Stiffness （Nm/rad） | 径向偏差 Enors of Eccentricity （mm） | 角度偏差 Enors of Shaft Angularity （°） | 重量 Mass （g） |
| TS3-26-□□□□ | 1.4 | 2.8 | 10000 | 1.8×10-6 | 690 | 1 | ±0.2 | 24 |
| TS3-34-□□□□ | 2.8 | 5.6 | 10000 | 7.2×10-6 | 1650 | 1 | ±0.2 | 46 |
| TS3-39-□□□□ | 5.8 | 11.6 | 10000 | 1.8×10-6 | 2500 | 1 | ±0.2 | 78 |
| TS3-44-□□□□ | 8.7 | 17.4 | 10000 | 2.5×10-6 | 2900 | 1 | ±0.2 | 96 |
| TS3-56-□□□□ | 25 | 50 | 10000 | 1.0×10-6 | 8400 | 1 | ±0.2 | 206 |
| TS3-68-□□□□ | 55 | 110 | 10000 | 1.9×10-6 | 11500 | 1 | ±0.2 | 366 |
| TS3-82-□□□□ | 80 | 160 | 10000 | 7.0×10-6 | 14550 | 1 | ±0.2 | 710 |
说明：惯性力矩和重量按特大孔径计算。
