锁紧盘膜片联轴器
- 产品简介： DJM型锁紧盘式单型弹性膜片联轴器/SJM型锁紧盘式双型弹性膜片联轴器结构特点:具有膜片联轴器及胀套的所有优点.比用Z1型胀套更简单,成本更低,装折方便,传递的孔径更大.
- 咨询热线：0317-8309525
-
产品详情
DJM型锁紧盘式单型弹性膜片联轴器/SJM型锁紧盘式双型弹性膜片联轴器
结构特点：
具有膜片联轴器及胀套的所有优点。
比用Z1型胀套更简单、成本更低、装折方便、传递的孔径更大。
也可以将Z18型胀套更换为Z10型胀套锁紧。
简化生产、适合现代传动系统。
很合适运动不平稳的场合，如加速和制动以及高速传动。
可重复使用，过载时打滑可对机械部件进行保护，但应避免重复打滑。
标记示例：

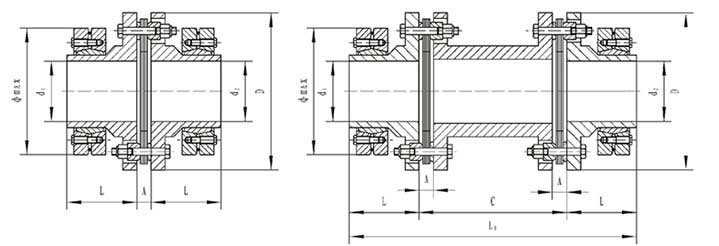

DJM型、SJM型锁紧盘式弹性膜片联轴器的主要尺寸和参数
| 规格 | 公称扭矩 （N·m） | 许用转速 （rpm） | 主要尺寸 （mm） | ||||||
| d1,d2 | D | L | Φmax | A | C | L0 | |||
| 01 | 33 | 20000 | 19~31 | 68 | 45 | 72 | 6.1 | 89 | 179 |
| 02 | 90 | 20000 | 19~31 | 81 | 45 | 72 | 6.6 | 89 | 179 |
| 03 | 173 | 18000 | 19~42 | 93 | 56 | 100 | 8.4 | 102 | 214 |
| 04 | 245 | 15000 | 20~48 | 104 | 63 | 100 | 11.2 | 127 | 253 |
| 05 | 420 | 13000 | 20~60 | 126 | 70 | 115 | 11.7 | 127 | 267 |
| 06 | 772 | 12000 | 30~70 | 143 | 75 | 155 | 11.7 | 127 | 277 |
| 07 | 1270 | 10000 | 30~80 | 168 | 98 | 170 | 16.8 | 127 | 323 |
| 08 | 2080 | 10000 | 30~85 | 194 | 98 | 185 | 17.0 | 140 | 336 |
| 09 | 3328 | 9000 | 35~95 | 214 | 98 | 215 | 21.6 | 152 | 348 |
| 10 | 4900 | 8000 | 40~105 | 246 | 110 | 230 | 23.9 | 178 | 398 |
| 11 | 6368 | 6300 | 45~115 | 276 | 110 | 263 | 27.2 | 178 | 398 |
| 12 | 8900 | 6300 | 50~115 | 276 | 110 | 263 | 17.5 | 153 | 373 |
