      WGP带制动盘鼓形齿联轴器

      时间:2011-11-17 16:44 作者:天硕联轴器 点击:
    WGP带制动盘鼓形齿联轴器

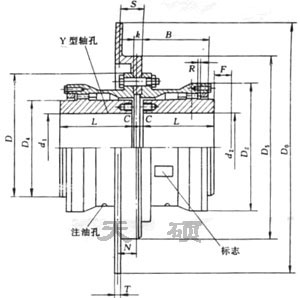

      WGP带制动盘鼓形齿联轴器,该联轴器包括有分别用来连接动力输入轴和动力输出轴的一个左轴套和一个右轴套,在左轴套的端部设置有鼓形齿,套在左轴套外围的联接套通过其内齿与左轴套上的鼓形齿相啮合,右轴套的端部设置有连接法兰,连接法兰与联接套通过穿接螺栓连接固定,一个制动盘被夹持固定在连接法兰和联接套之间。带制动盘鼓形齿联轴器结构简单、安装方便,制动盘与右轴套刚性连接,制动过程中的制动负荷和振动由右轴套承担,因而不会对鼓形齿的啮合性能造成损害,同时制动盘自身的稳定性也大大提高,保证了运行的可靠性。齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可改善齿的接触条件,提高传递转矩的能力,延长使用寿命。有角位移时沿齿宽的接触状态。

    型号公称转矩
    Tn
    KN·m
    许用转速
    [n]
    r/min
    轴孔直径
    d d2
    mm
    轴孔长度D0DD1D2BNCC1C2转动惯量
    kg·m2
    重量
    kg

    L
    Y J1Z1

    WGP10.71400030~38826031512298605838323120.0085.7
    40~421128429
    WGP21.25400030~388260315150118776838323160.0210
    40~561128429
    WGP32.5355040~5611284355170140908049329160.0517
    60~6514210736
    WGP44.5250040~5611284400
    450
    500
    2001601129045329170.126
    60~7514210736
    WGP57.1250040~561128422518012810045329190.1735
    60~7514210736
    WGP610200060~75142107500
    560
    630
    24520014511244538200.352
    80~9517213243
    WGP714170060~75142107560
    630
    710
    27223016012244538200.568
    80~9517213243
    WGP820170060~75142107560
    630
    710
    2902451761364453834
    20
    0.780
    80~9517213243
    100~12521216748
    WGP925160080~95172132630
    710
    800
    31526519014058543281107
    100~12521216748
    130~14025220253
    WGP1040160085~95172132630
    710
    800
    3553002251655854338
    20
    1.8160
    100~12521216748
    130~15025220253
    WGP11561400100~125212167710
    800
    900
    41234525618058851323.7215
    130~15025220256
    160~18030224266
    WGP12801400120~125212167710
    800
    900
    44037528820758851326.4305
    130~15025220256
    160~18030224266
    WGP131121400140~150252202800

    900
    4904253202355885638
    32
    11395
    160~18030224266
    190~22035228276
    WGP141601200160~180302242900

    1000
    54546236226565106832

    10
    18530
    190~22035228278
    240~260410330-


    注:1、表中的重量、转动惯量未计算制动盘,其数值见表2,
    2、表中C、C1、C2数值,按不同制动盘再加上K/2,
    3、N=S-K/2,表中数值是D0为特大时的计算值,S与K值见表2。

    制动盘
    直径
    D0
    TKSD3
    max
    转动惯量
    kg·m2
    重量
    kg
    3151510421801550.1160.118.56.7
    3551510542001750.1920.17811.49.9
    4001514542552300.320.2915.212.4
    4501516543052800.550.4619.715.6
    5001518543252950.830.712520
    5601518543503201.281.1330.725.6
    6301520544003602.061.8338.833
    7101520544804503.322.946.539.4
    8001524705405005.874.867.852.7
    9001524706005609.37.986.670.3
    100020308062056017.415.7128.8115.1
