GⅡCLZ型鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿轮联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。由于鼓形齿式联轴器角向补偿大于直齿式联轴器，国内外均广泛采用鼓形齿式联轴器，直齿式联轴器属于被淘汰的产品，选用者应尽量不选用.

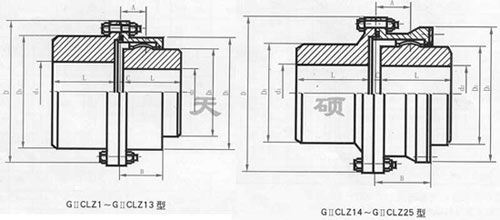

型号	公称转矩 Tn KN·m	许用转速 [n] r/min	轴孔直径 d1　d2	轴孔长度L	D	D1	D2	D3	C	A1	B1	重量 kg	转动惯量 kg·m2
				L Y　J1
GⅠCLZ1	0.4	4000	*　* 16-38-50	38-112	103	71	50	71	8	18	38	5.7	0.007
GⅠCLZ2	0.71	4000	*　* 20-48-60	44-142	115	83	60	83	8	21	44	9.2	0.010
GⅠCLZ3	1.12	4000	*　* 22-60-70	44-142	127	95	72	95	8	22	45	12.5	0.0167
GⅠCLZ4	1.8	4000	*　* 38-70-80	60-172	149	116	90	116	8	24.5	49	19.4	0.049
GⅠCLZ5	3.15	4000	*　* 40-80-90	84-172	167	134	105	134	10	27.5	54	28.5	0.063
GⅠCLZ6	5.00	4000	*　* 45-95-105	84-212	187	153	125	153	10	28	55	36.2	0.107
GⅠCLZ7	7.1	3750	*　* 50-105-110	84-212	204	170	140	170	10	30	59	54.3	0.190
GⅠCLZ8	10.0	3300	*　* 55-120-125	84-212	230	186	155	186	12	33.5	71	67.4	0.297
GⅠCLZ9	16	3000	*　* 60-140-150	107-252	256	212	180	212	12	34.5	73	104.4	0.575
GⅠCLZ10	22.4	2650	65-150	107-252	287	239	200	239	14	39	82	133.5	0.935
GⅠCLZ11	35.5	2350	110-175	167-302	325	250	235	276	14	40.5	85	193	1.625
GⅠCLZ12	50	2100	130-200	202-352	362	286	270	313	16	44.5	95	290	3.093
GⅠCLZ13	71	1850	150-225	202-352	412	322	300	350	18	49	104	370	6.340
GⅠCLZ14	112	1650	170-250	242-410	462	420	335	335	22	86	148	509	8.600
GⅠCLZ15	180	1500	190-285	282-470	512	470	380	380	22	91	158	740	15.575
GⅠCLZ16	250	1300	220-320	282-470	580	522	430	430	28	104.5	177	974	26.35
GⅠCLZ17	355	1200	250-360	330-550	644	582	490	490	28	99	182	1465	49.5
GⅠCLZ18	500	1050	280-400	380-650	726	658	540	540	28	111	215	2160	90.5
GⅠCLZ19	710	950	300-470	380-650	818	748	630	630	32	116	220	2892	161.25
GⅠCLZ20	1000	800	360-540	450-800	928	838	720	720	32	123.5	235	4680	335
GⅠCLZ21	1400	750	400-600	540-800	1022	928	810	810	40	127.5	245	5905	527.75
GⅠCLZ22	1800	650	450-680	540-900	1134	1036	915	915	40	131	255	7504	852.25
GⅠCLZ23	2500	600	530-770	680-900	1282	1178	1030	1030	50	149.5	290	11133	1638.75
GⅠCLZ24	3550	550	560-850	680-1000	1428	1322	1175	1175	50	158.5	305	16110	2976.25
GⅠCLZ25	4500	460	670-1040	780-1100	1644	1538	1390	1390	50	162.5	310	27797	7198.25
