当前位置:首页 » 产品目录 » 鼓形齿式联轴器 »

GⅠCL型鼓形齿式联轴器

  • 产品简介: GICL型鼓形齿式联轴器(JB/T8845.32001)替代(JB/T8845.3(2)1999)鼓形齿式联轴器属于刚挠性联轴器,齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成.
  • 咨询热线:0317-8309525
  • 产品详情

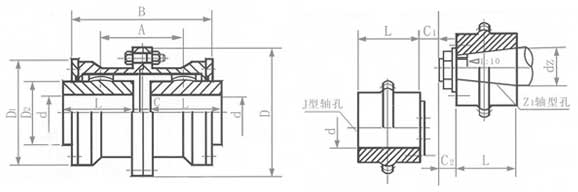

    autocad图结构图

    GⅠCLZ型-鼓形齿式联轴器 (JB/T 8845.3-2001)替代 (JB/T 8845.3(2)-1999)
      鼓形齿式联轴器属于刚挠性联轴器,齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可改善齿的接触条件,提高传递转矩的能力,延长使用寿命。有角位移时沿齿宽的接触状态。具有径向、轴向和角向等轴线偏差补偿能力,具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点,特别适用于低速重载工况,如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,高精度并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。由于鼓形齿式联轴器角向补偿大于直齿式联轴器,国内外均广泛采用鼓形齿式联轴器,直齿式联轴器属于被淘汰的产品,选用者应尽量不选用。
    GICL型鼓形齿式联轴器

    型号公称转矩
    Tn
    KN·m
    许用转速
    [n]
    r/min
    轴孔直径
    d dz
    轴孔长度LDD1D2BACC1C2转动惯量
    kg·m2
    重量
    kg

    Y

    J1
    Z1
    GICL10.8710025-2862441259560115752.5-190.0016
    30-3882601522
    GICL21.4630030-38826014412275135882.512.5300.0210
    40-481128413.528
    GICL32.8590040-561128417414095155106325280.0518
    601421071735
    GICL45.0540040-5611284196165115178125317280.125
    60-701421071735
    GICL58500040-5611284224183130198142325280.1638
    60-751421072035
    GICL611.2480060-75142107242200145218160420350.349
    80-901721322243
    GICL715450060-75142107260230160244180425350.570
    80-951721322243
    GICL821.2400080-95172132282245175264193522430.684
    100-1102121672248
    GICL926.5350080-95172132314270200284208522431110
    100-1252121672249
    GICL1042.53200100-125212167346300220330249522491.9160
    130-1402522022954
    GICL11603000100-125212167380330260360467629493.3220
    130-1502522022954
    GICL12802600130-150252202442380290416313629555310
    160-1803022422968
    GICL131122300160-1803022424824203204763647327010420
    190-2003522823280
    GICL141602100160-1803022425204653605324158427017600
    190-2203522823280
    GICL152241900190-22035228258051040055642910348027790
    240-25041033038-
    GICL163551600200-2203522826805954656405011058-521140
    240-26041033038-
    GICL174001500240-2604103307206424956725121039-691310
    280-30047038039-
    GICL185001400240-2604103307756755207025241046-961630
    280-32047038041-
    GICL196301300280-3204703808157155607445601041-1161780
    34055045041-
    GICL207101200280-3204703808557555857865951344-1682270
    340-36055045044-
    GICL219001100300-32047038091579562080861113659-2162600
    340-38055045044-
    GICL22950950340-3805504509608406658306321344-2783040
    40065054044-
    GICL231120900360-38055045010108857108706661344-3803670
    400-42065054048-
    GICL24125087538055045010509257308906851546-4483964
    400-45065054050-
    GICL251400850400-48065054011209707709307241550-5644443
    GICL261600825420-50065054011609908009507331550-6374791
    GICL271800800450-500650540121010608509587391550-8665758
    530800680-
    GICL282000770480-5006505401250108089010348052055-10206232
    530-560800680-
    GICL2928007255006505401340120096010347922057-14517549
    530-60080068055-
    GICL303200700560-63080068013901240100510508062055-19749541
