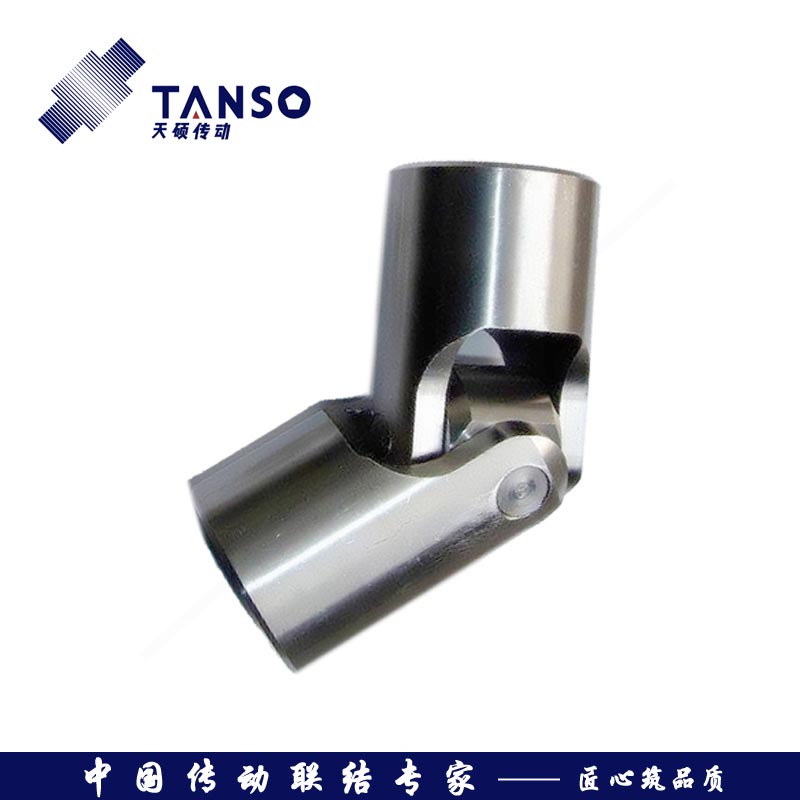

WS/WSD小型十字轴万向联轴器

  • 产品简介: 小型万向联轴器用来传递不在同一条轴线上的运动,有单型(WSD),双型(WS),可伸缩型(WSS),矫正机用(WHL,WSL);材料有45#钢,40Cr,不锈钢等;表面可作发黑,镀镍,镀锌等处理.
  • 咨询热线:0317-8309525
  • 产品详情

    WS/WSD小型十字轴万向联轴器

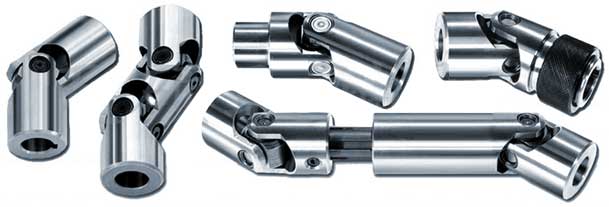

    小型万向联轴器用来传递不在同一条轴线上的运动,有单型(WSD)、双型(WS)、可伸缩型(WSS)、矫正机用(WHL、WSL);材料有45#钢、40Cr、不锈钢等;表面可作发黑、镀镍、镀锌等处理。
    WSD联轴器的材料:WSD十字轴采用了合金钢(40Cr、40CrNi、20CrMo、20CrMnVB)制造,热处理后硬度58~62HRC,其他个零件均采用35或45钢制造并经热处理48~52 HRC 。WSD联轴器两端连接形式:两端采用相同孔形时,有圆柱孔、带键槽圆柱孔 、四方形孔;两端采用不同孔形时,有圆柱孔与带键槽圆柱孔、有圆柱孔与四方形孔、带键槽圆柱孔与与四方形孔等三种.
    本万向联轴器适用于联接两轴轴线夹角β≤45°的传动轴系;传递公称转矩11.2~1120N·m 的单十字轴万向联轴器和双十字轴万向联轴器。

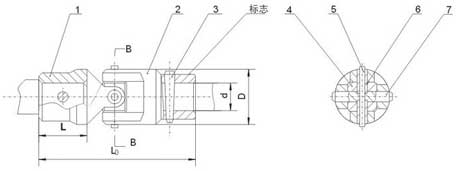

    WSD型单十字轴万向联轴器结构图
    WSD型单十字轴万向联轴器结构图
    1、2—半联轴器;3—圆锥销;4—十字轴;5—销钉;6—套筒;7—圆柱销。

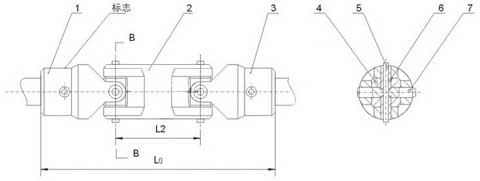

    WS型双十字轴万向联轴器结构图
    WS型双十字轴万向联轴器结构图
    1、3—半联轴器;2—叉形街头;4—十字轴;5—销钉;6—套筒;7—圆柱销. WS/WSD型小型十字轴万向联轴器基本参数和主要尺寸

    型号公称转矩
    Tn
    N·m
    d
    H7
    DL0LL2重量
    m
    kg
    转动惯量
    I
    kg·m2
    WSD型WS型

    WSD型WS型WSD型WS型
    Y型J1Y型J1Y型J1Y型J1Y型J1Y型J1Y型J1
    WS1
    WSD1
    11.281660-80-20-200.23-0.32-0.06-0.08-
    9
    106660868025220.200.290.050.07
    WS2
    WSD2
    22.4102070649690260.640.570.930.880.100.090.150.15
    11
    1284741101003227
    WS3
    WSD3
    4512259080122112321.451.302.101.950.170.150.240.22
    14
    WS4
    WSD4
    711632116821541304230385.924.868.560.480.390.320.560.49
    18
    WS5
    WSD5
    14019401441161921644816.312.924.020.60.720.591.040.91
    205238
    22
    WS6
    WSD6
    280245015212421018252385845.736.768.959.71.281.031.891.64
    251721363301946244
    28
    WS7
    WSD7
    56030602261822962528260701481172071772.822.313.903.38
    32
    35
    WS8
    WSD8
    11203875240196332288923963385855255.034.417.256.63
    4030024439233611284
    42

    注:①表中联轴器重量、转动惯量是近似值。
    ②当轴线夹角β≠0时,联轴器的许用转矩[T]=Tncosβ。
    ③中间轴尺寸L2可根据需要选取。
