SWC-DH型短伸缩焊接式万向联轴器

  • 产品简介: SWCDH型短伸缩焊接式万向联轴器是一种特殊的联轴器,分精密型万向联轴器以及大扭矩万向联轴器两大类,用于两相交轴上的可移式刚性联轴器.两轴线最大夹角可达45°,广泛用于机床,汽车
  • 咨询热线:0317-8309525
  • 产品详情

      万向联轴器是一种特殊的联轴器,分精密型万向联轴器以及大扭矩万向联轴器两大类, 用于两相交轴上的可移式刚性联轴器。两轴线间夹角可达45°,广泛用于机床、汽车、精密机械和重型机械等。万向联轴器由两个叉形零件和一个十字形零件联接而成。当主动轴以等角速度ω 1旋转时,如两轴线夹角为 α,则从动轴的角速度ω 2将在ω 1cosα ≤ω 2≤ω 1/cosα 的范围内作周期性变化,从而引起附加动载。因此,单个万向联轴器不宜用在转速高、两轴线夹角大的联接。为克服上述缺点,可采用双联万向联轴器,即用一根中间轴联接两个万向联轴器,安装时使主、从动轴与中间轴的轴线夹角相等,并使两端的叉形零件处在同一平面内,这样能使主动轴与从动轴的角速度随时相等。利用球笼式万向联轴器和球槽式万向联轴器也可使两轴瞬时速度近似相等。SWC型、SWP型十字轴式万向联轴器能广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。

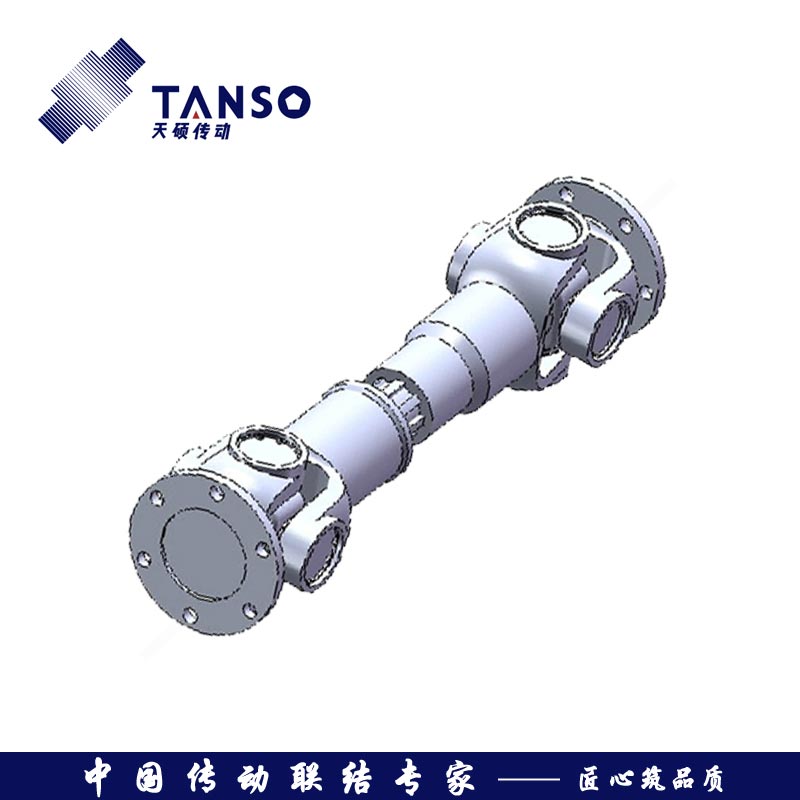

    SWC-DH型短伸缩焊接式万向联轴器

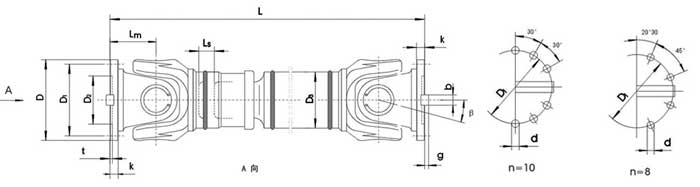

    SWC-DH型短伸缩焊接式万向联轴器基本参数和主要尺寸

    型号回转直径
    D
    mm
    公称转矩
    Tn
    kN·m
    疲劳转矩
    Tf
    kN·m
    轴线折角
    β
    (°)
    伸缩量
    Ls
    mm
    尺寸mm
    LminD1
    (js11)
    D2
    (H7)
    D3Lmn-dktb
    (h9)
    g
    SWC180DH118012.56.3≤25756501551051141108-17175--
    SWC180DH255600
    SWC180DH340550
    SWC200DH2003015≤15706201751251271108-17175288.0
    SWC225DH12254020≤15857101961351521208-17205329.0
    SWC225DH270640
    SWC250DH12506331.5≤151007952181501681408-192564012.5
    SWC250DH270735
    SWC285DH12859045≤151209502451701941608-212774015.0
    SWC285DH280880
    SWC315DH131512563≤15130107028018521918010-233284015.0
    SWC315DH290980
    SWC350DH135018090≤15140117031021026719410-233585016.0
    SWC350DH2901070
    SWC390DH1390250125≤15150130034523526721510-254087018.0
    SWC390DH2901200
