单膜片联轴器、双膜片联轴器、高速膜片联轴器



一、单膜片联轴器、双膜片联轴器、高速膜片联轴器发货通知

二、关键词:膜片联轴器、双膜片联轴器、高速膜片联轴器、高速膜盘联轴器、膜片、DJM、带胀套的膜片联轴器、沧州天硕联轴器有限公司、渐开线花键

三、发货内容

1、客户名称简称:黑龙江省齐齐哈尔的刘经理

2、发货单编号:会21-3-28

3、产品型号:双膜片联轴器TSS规格数量1套

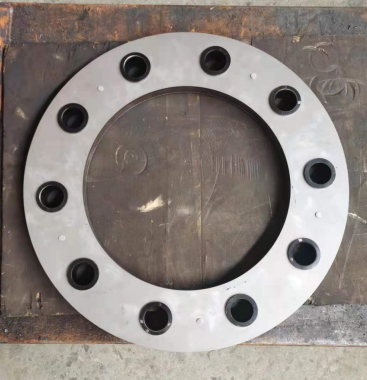

4、产品图片


运输方式:德邦物流已发出,单号已经短信发到你手机上,请随时注意查收。

四、备注事项

1、木箱包装,接到货后检查是否发生损坏或者丢失,若有损坏,请立即报告我公司或者物流。

2、安装时请注意找正两轴的同心度。在进行安装之前,应检查联轴器在运输过程中有无损伤是不是符合订货要求,SJM/TAF、TAG、TAR基本系列参照图1,部分型号如DSJM/TAF、TAG、TAR型等具有护套或护板、连接螺栓、自锁螺母等其他组件对应图2、图3、图4,TAE型号具有绝缘套、绝缘板对应图5,拆箱时应对照随箱总图做检查,零部件是否齐备。其他特殊形式联轴器请参照总图。

3、安装过程中,零部件应合适地吊起或支承,表面应恰当地包装起来,以防损坏。尤其是法兰和止口应防止划伤和碰出毛刺

2.1 检查孔、轴是否有划痕和毛刺,如有必要应进行修磨,确保孔、轴表面洁净。

2.2 键必须准确地装入轴和毂上的键槽中。键的侧面应符合规定的配合,顶部有少量间隙。为了保持动平衡,键应当正好装入键槽中,不能太短或太长。

2.3 带键直孔半联轴器的安装

如轴孔配合为间隙配合,可直接将半联轴器装在轴上,可用软榔头轻击半联轴器,如轴孔配合为过盈配合,则需将半联轴器放在油槽中或烘箱中加热,加热温度视过盈量而定,通常为120~250,在轮毂孔充分膨胀时,迅速将它装于轴上要求的位置。可采用限位块。加热时不允许局部加热,以免变形。

2.4 带键锥孔半联轴器的安装

检查孔与锥度塞规的接触面积,接触率应满足相应的设计要求,再将半联轴器试装在轴上,用手推紧,记录轮毂在轴上的位置,作为锥孔半联轴器轴向推进的“起始”位置,然后将半联轴器轴向移动至其工作位置。由起始位置移至工作位置的距离称为轴向推进值。有时为了达到想要的过盈值,可对半联轴器进行加热。应检查半联轴器的轴向推进值,然后装上轴端并紧螺母并锁死(如果使用的话)。

轴向推进值=孔与轴的配合过盈值/锥度 K

孔与轴的过盈值可由安装图或技术条件上查得或按如下推荐:

带键直孔:0.0005~0.00075mm/mm×轴径

带键锥孔:0.001mm/mm×锥轴大径

2.5 无键半联轴器的液压安装

被连接设备的制造商会提供专门的半联轴器液压安装说明书。下面给出的安装要求仅供参考。必须保证设备制造商已提供了安装说明,并且得到了遵守。

五、联轴器检修

5.1 定期检查

a)螺母是否有松动。

b)观察片组的外层表面是否有碰伤、裂纹、过度的永久变形缺陷。

c)动螺栓配合段表面是否有明显揉伤。

d)检查机组轴对中是否已变化,若不对中数值已超过规定,应重新进行对中调整。

5.2 监测

必要时可在机组运转过程中测量机组的振动值,如振动值已超过振动烈度范围,应停机检查原因。
