膜片联轴器、双膜片联轴器、高速膜片联轴器发



膜片联轴器、双膜片联轴器、高速膜片联轴器发货通知

关键词:高速膜片联轴器、膜片联轴器、高速膜盘联轴器、双膜片联轴器、单膜片联轴器

三、发货内容

1、客户名称简称:吉林省鸡西市的肖经理

2、发货单编号:1会21-3-31

3、产品型号:带锁紧盘单膜片联轴器 DJM-YP-90*172/YP90*172 规格  数量2套

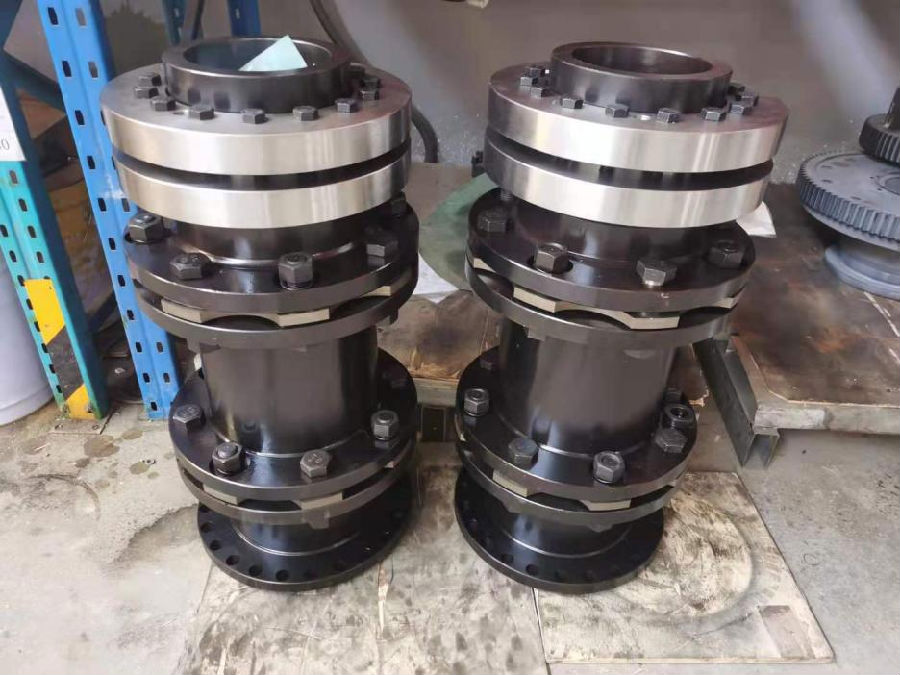

4、产品图片


运输方式:中铁物流已发出,单号已经发您手机短信,请随时注意查收。

四、备注事项

1、木箱包装,接到货后检查是否发生损坏或者丢失,若有损坏,请立即报告我公司或者物流。

2.、无键半联轴器锁紧安装

被连接设备的制造商会提供专门的半联轴器锁紧安装说明书。下面给出的安装要求仅供参考。必须按照设备制造商已提供了安装说明,并且得到了遵守。

2.1半联轴器的找正检查安装时请注意找正两轴的同心度。在进行安装之前,应检查联轴器在运输过程中有无损伤是不是符合订货要求,SJM/TAF、TAG、TAR基本系列参照图1,部分型号如DSJM/TAF、TAG、TAR型等具有护套或护板、连接螺栓、自锁螺母等其他组件对应图2、图3、图4,TAE型号具有绝缘套、绝缘板对应图5,拆箱时应对照随箱总图做检查,零部件是否齐备2、安装时请注意找正两轴的同心度。在进行安装之前,应检查联轴器在运输过程中有无损伤是不是符合订货要求,SJM/TAF、TAG、TAR

部分型号如DSJM/TAF、TAG、TAR型等具有护套或护板、连接螺栓、自锁螺母等其他组件对应图

2.2、图3、图4,TAE型号具有绝缘套、绝缘板对应图5,拆箱时应对照随箱总图做检查,零部件是否齐备。其他特殊形式联轴器请参照总图。

2.3、安装过程中,零部件应合适地吊起或支承,表面应恰当地包装起来,以防损坏。尤其是法兰和止口应防止划伤和碰出毛刺

2.4、安装过程中,零部件应合适地吊起或支承,表面应恰当地包装起来,以防损坏。尤其是法兰和止口应防止划伤和碰出毛刺

2.5、为了确保半联轴器的正确安装,可利用百分表检测半联轴器的外圆及端面,外圆和端面的跳动均不应大于0.05mm,对外圆直径大于 250mm 或对锥孔配合的半联轴器,端面跳动在极限情况下允许为0.07mm。如果超出上述值,说明半联轴器未被装正,应找出原因并重新安装半联轴器

3机组的调整

3.1 检测两半联轴器安装面之间的距离

将主、从动机器转子置于运转位置,检测两半联轴器安装面之间的推荐安装距离,检测时应在圆周向取 4 个读数,每隔 90°测一次,取平均值。使安装尺寸符合安装总图上的推荐安装尺寸(或中间节与两个片组实测尺寸之和),误差控制在0~0.4mm 的范围内。若要采用轴向预补偿,安装时安装总图上的推荐安装尺寸为准。预拉伸用来调节热膨胀和初始轴向不对中。预拉伸量可采用实测法或估算法,以实测值最为准确。

3.2 机组的径向及端面调中调中是安装中重要的环节,可根据机器设备的种类和调中要求,采用如下三种方法之一来实现:

四、联轴器检修

4.1 定期检查

a)螺母是否有松动。

b)观察片组的外层表面是否有碰伤、裂纹、过度的永久变形缺陷。

c)动螺栓配合段表面是否有明显揉伤。

d)检查机组轴对中是否已变化,若不对中数值已超过规定,应重新进行对中调整。

4.2 监测

必要时可在机组运转过程中测量机组的振动值,如振动值已超过振动烈度范围,应停机检查原因。
